多选题

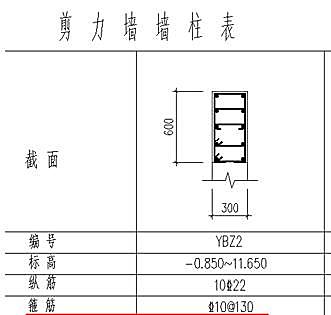

关于下图描述错误的是（ ）
A、YBZ２标高段-0.850至11.650
B、YBZ２截面尺寸600*300
C、YBZ２纵筋１０根，直径２２
D、YBZ２箍筋直径为１０，间距为120
查看答案与解析
多选题
由下图可知（ ）。 A、基础梁箍筋加密区的范围 B、基础梁底部非贯通纵筋的伸出长度要求 C、基础梁纵筋的锚固要求 D、基础梁侧面纵筋的构造要求
多选题
由下图可知基础梁宽范围内不设置条形基础底板分部筋。
多选题
3#卫生间共有（ ）个座便器。 A、4 B、3 C、2 D、1
多选题
图中洗脸盆排水口的留洞直径是（ ）mm。 A、150 B、200 C、100 D、175
多选题
由下图可知，该基础为坡形截面条形基础构造图。
简答题
建筑平面图中，一般尺寸标注有三道尺寸线，中间一道尺寸线是定型尺寸。
简答题
当剪力墙端部无暗柱时，水平分布筋伸至墙端后，还需在墙端位置设置（ ）。 A、双列拉筋 B、箍筋 C、环向加强筋 D、架立筋
简答题
总平面图中的新建建筑物用（ ）表示 A、中粗实线 B、粗实线 C、细实线 D、虚线
简答题
条形基础梁集中标注的必注内容不包括（ ） A、基础梁编号 B、基础梁截面尺寸 C、基础梁配筋 D、基础梁底面标高
多选题
图中墙柱纵筋共有（ ）根。 A、4 B、10 C、14 D、无法确定
简答题
当条形基础底板宽度不小于2500时，除底板交接区受力钢筋及无交接底板端部第一根钢筋外，其余钢筋长度可取底板宽度的（ ）倍。 A、0.5 B、0.8 C、0.9 D、0.35
简答题
总平面图中的标高为绝对标高（ ）
多选题
由图可知，本工程共4层，各层层高均相同。
多选题
下图为楼梯平面图，不属于楼梯建筑详图的组成。
多选题
图中桩身箍筋（ ）。 A、是矩形箍筋 B、是螺旋箍筋，直径8mm C、加密区间距为200 D、是四肢箍，矩形箍筋
多选题
关于LL１描述错误的是（ ）。 A、梁截面尺寸有３种 B、在2-9层上、下部纵筋配筋相同 C、箍筋在不同的楼层段配筋不同 D、箍筋均为双肢箍
简答题
由建筑立面图可看出室内外地面的高差。
多选题
本工程女儿墙的高度为（ ）m。 A、0.450 B、0.900 C、0.600 D、0.400
多选题
下图括号内的“-2.100”是该基础底面相对于基础底面基准标高的高差值。
简答题
柱纵筋标准构造内容包括（ ）。 A、柱纵筋连接构造 B、柱纵筋在基础中的锚固构造 C、柱纵筋在柱顶梁中的锚固构造 D、柱箍筋加密布置构造 E、柱纵筋在截面变化处的构造
