多选题

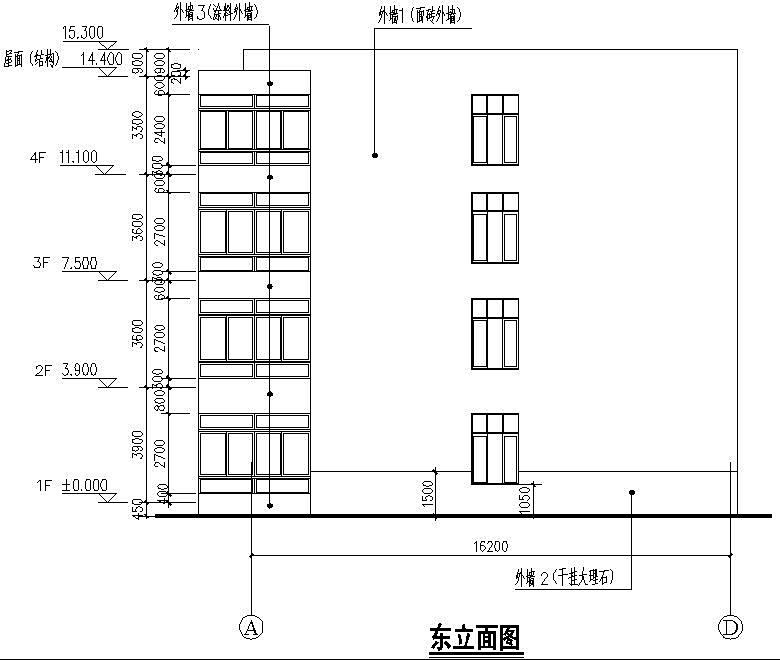

若用定位轴线对下图进行命名，则其图名是（ ）
A、1-8轴立面图
B、8-1轴立面图
C、A-D轴立面图
D、D-A轴立面图
查看答案与解析
判断题
关于下图说法错误的是（ ）。 A、窗台距一层室内地面960mm B、一层室内地面有3个构造层次 C、外墙面装饰做法为面砖饰面 D、散水的构造层次中也有素土夯实 E、墙身防潮层距室内地面390mm
简答题
符号表示新建工程（ ）的标高 A、一层室内地面 B、室外地坪 C、屋面 D、二层室内地面
多选题
下图案例工程中窗的洞口尺寸有（ ）种。 A、2 B、8 C、7 D、6
多选题
关于3#卫生间地面的排水坡度说法正确的是（ ）。 A、图中未标注，可按经验取值，取2% B、图中未标注，可按经验取值，取1% C、图中未标注，应识读国家标准图集 D、图中未标注，应识读大样中的相关文字说明
多选题
由下图可知，楼梯顶层最后1跑梯段的踏步级数为（ ）。 A、15 B、12 C、10 D、11
判断题
关于下图，描述正确的是（ ）。 A、楼梯间平面尺寸为3600*6600 B、第1跑踏步级数为16 C、踏步宽度为280 D、梯段宽度为1600
多选题
下图基础底部X向钢筋的直径及间距分别是（ ）。 A、12，150 B、10，100 C、12，100 D、12，120
简答题
关于识读结构设计总说明的主要作用不正确的说法是： A、准确理解图纸设计意图 B、指导工程按图施工 C、都是文字，不是很重要 D、指导工程按图计量
多选题
图中洗脸盆排水口的留洞直径是（ ）mm。 A、150 B、200 C、100 D、175
多选题
关于下图描述正确的是（ ） A、桩身纵筋均为通长筋，共18根 B、桩身箍筋加密区间距为200 C、桩径800mm，桩长16.7m D、桩身箍筋直径为10mm
简答题
图中原位标注表示基础梁底部在该处有（ ）根非贯通纵筋。 A、２ B、６ C、８ D、４
简答题
总平面图中用来表示该地区常年风向频率的符号是（ ） A、指北针 B、剖切符号 C、标高 D、风玫瑰图
多选题
关于下图描述正确的是（ ） A、GZH１表示１号预制桩 B、GZH１桩顶标高为-3.400 C、GZH１桩长800mm D、字母L表示矩形箍筋
多选题
下图基础总高度为（ ） A、250 B、350 C、600 D、100
简答题
总平面图中的符号表示（ ） A、新建建筑物 B、原有建筑物 C、拆除建筑物 D、计划扩建的建筑物或预留地
多选题
由下图可看出大便器中心与墙面距离为（ ）mm。 A、400 B、175 C、150 D、200
简答题
要知道新建工程各类型门窗的数量，可以通过识读（ ）来了解相关情况。 A、图纸目录 B、门窗表 C、建筑设计说明 D、结构设计说明
多选题
图中桩身纵筋的数量及直径分别是（ ）。 A、8，100 B、18，8 C、8，200 D、8，18
简答题
总平面图中的新建建筑物用（ ）表示 A、中粗实线 B、粗实线 C、细实线 D、虚线
简答题
如建筑物设有散水，应该在建筑标准层平面图中表达出来。
