简答题

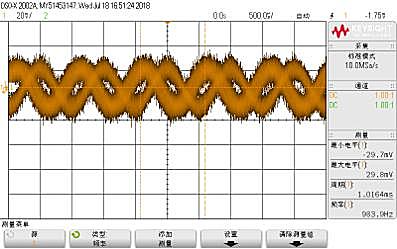

图示所示为输入信号峰峰值为30mV，频率为1kHz的正弦交流电压信号，请问调节示波器哪些设置，可以清晰的显示输入波形？（多选）
A、调节触发源为1通道
B、调节触发源为2通道
C、正确调节触发电平到合适位置
D、开启通道1的带宽限制
E、开启通道2的带宽限制
查看答案与解析
简答题
利用函数信号发生器产生方波信号时，如果方波的频率为1kHz，幅度2Vpp，偏移0V，占空比30%，那么此方波信号的正脉冲宽度为（）微秒
简答题
图示所示的元器件属于（） A、电阻 B、电容 C、电感 D、二极管
简答题
对于电容器来说，都是没有正负极性的。 A、正确 B、错误
简答题
三相三线制负载星形联结且不对称，此时有中性点位移。 A、正确 B、错误
简答题
对于图示电路，如果实验过程中，误把D1和D0也置为0（即低电平），那么电路实现功能变为？ A、计数范围可调制的计数器，显示0011-1001 B、计数范围可调制的计数器，显示0011-1000 C、十进制计数器，显示0000-1001 D、九进制计数器，显示0000-1000
简答题
对于图示所示的矩形波发生电路，如何调整参数可以增大输出矩形波的周期？ A、减少R2的阻值 B、增大R2的阻值 C、减小R1的阻值 D、增大R1的阻值 E、增大电容C的容值
简答题
图示所示实验电路完成的实验内容为？ A、矩形波发生电路 B、反相比例运算电路 C、组合逻辑电路 D、时序逻辑电路
简答题
下面电路原理图实现的是什么功能？ A、全加器 B、全减器 C、半加器 D、异或门电路
简答题
一片74LS74芯片中，包含（）个集成触发器。 注：答案请填写数字。
多选题
请问如下示波器波形中，所用通道1为（）耦合.
多选题
对于共射基本放大电路，如果实际测量基极电压为3.7V，发射极电阻为1千欧，发射结电压为0.7V，则集电极电流约为（）mA。
简答题
3-8线译码器74LS138 ，16个管脚中4、5、6脚的功能是？ A、译码地址输入端 B、输出端 C、电源端 D、复合片选端
简答题
利用示波器进行测量时，触发源的触发电平应介于触发源对应通道波形的最大值和最小值之间。 A、正确 B、错误
简答题
三相电路中电源有两种联结方式，分别为 （ ） 和（ ） 。
简答题
图示所示的电路原理图实现了什么运算功能？ A、反相比例运算电路 B、同相比例运算电路 C、减法运算电路 D、加法运算电路
简答题
以下芯片属于数字电路集成芯片的有？ A、 B、 C、 D、 E、
简答题
对于非隔离型示波器，各个测试通道的参考地（即黑色夹子端）内部是连接到一起的。 A、正确 B、错误
简答题
利用函数信号发生器产生交流正弦信号时，如果幅度选择2Vpp，偏移选择-1V，利用数字示波器通道1观察此正弦信号，如果通道1选择直流耦合，则示波器观察到的波形最大值应为（ ）V
简答题
在RLC串联谐振电路实验中，电路达到谐振状态时，电感电压与电流同相位。 A、正确 B、错误
简答题
对于中规模集成计数器74LS161，以下哪些选项是正确的？ A、时钟动作沿是上升沿 B、时钟动作沿是下降沿 C、预置数方式为同步数据置入 D、异步复位端为低电平有效 E、引脚9为并行输入控制端
