判断题

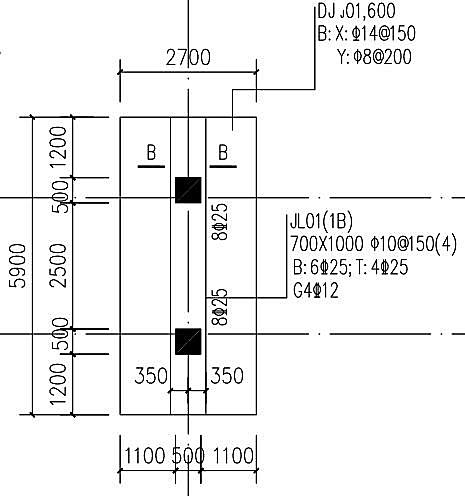

关于下图描述正确的是（ ）。
A、基础梁底部、顶部纵筋伸至端部后弯折12d
B、基础梁侧面构造钢筋应设置在基础梁高出基础底板的截面高度范围内
C、基础梁宽范围内也应设置底板分布筋
D、基础底板X向钢筋在Y向钢筋下方
E、基础底板X向钢筋在Y向钢筋上方
查看答案与解析
多选题
由下图可知（ ）。 A、基础梁箍筋加密区的范围 B、基础梁底部非贯通纵筋的伸出长度要求 C、基础梁纵筋的锚固要求 D、基础梁侧面纵筋的构造要求
多选题
由下图可知基础梁宽范围内不设置条形基础底板分部筋。
多选题
3#卫生间共有（ ）个座便器。 A、4 B、3 C、2 D、1
多选题
图中洗脸盆排水口的留洞直径是（ ）mm。 A、150 B、200 C、100 D、175
多选题
由下图可知，该基础为坡形截面条形基础构造图。
简答题
建筑平面图中，一般尺寸标注有三道尺寸线，中间一道尺寸线是定型尺寸。
简答题
当剪力墙端部无暗柱时，水平分布筋伸至墙端后，还需在墙端位置设置（ ）。 A、双列拉筋 B、箍筋 C、环向加强筋 D、架立筋
简答题
总平面图中的新建建筑物用（ ）表示 A、中粗实线 B、粗实线 C、细实线 D、虚线
简答题
条形基础梁集中标注的必注内容不包括（ ） A、基础梁编号 B、基础梁截面尺寸 C、基础梁配筋 D、基础梁底面标高
多选题
图中墙柱纵筋共有（ ）根。 A、4 B、10 C、14 D、无法确定
简答题
当条形基础底板宽度不小于2500时，除底板交接区受力钢筋及无交接底板端部第一根钢筋外，其余钢筋长度可取底板宽度的（ ）倍。 A、0.5 B、0.8 C、0.9 D、0.35
简答题
总平面图中的标高为绝对标高（ ）
多选题
由图可知，本工程共4层，各层层高均相同。
多选题
下图为楼梯平面图，不属于楼梯建筑详图的组成。
多选题
图中桩身箍筋（ ）。 A、是矩形箍筋 B、是螺旋箍筋，直径8mm C、加密区间距为200 D、是四肢箍，矩形箍筋
多选题
关于LL１描述错误的是（ ）。 A、梁截面尺寸有３种 B、在2-9层上、下部纵筋配筋相同 C、箍筋在不同的楼层段配筋不同 D、箍筋均为双肢箍
简答题
由建筑立面图可看出室内外地面的高差。
多选题
本工程女儿墙的高度为（ ）m。 A、0.450 B、0.900 C、0.600 D、0.400
多选题
下图括号内的“-2.100”是该基础底面相对于基础底面基准标高的高差值。
简答题
柱纵筋标准构造内容包括（ ）。 A、柱纵筋连接构造 B、柱纵筋在基础中的锚固构造 C、柱纵筋在柱顶梁中的锚固构造 D、柱箍筋加密布置构造 E、柱纵筋在截面变化处的构造
