多选题

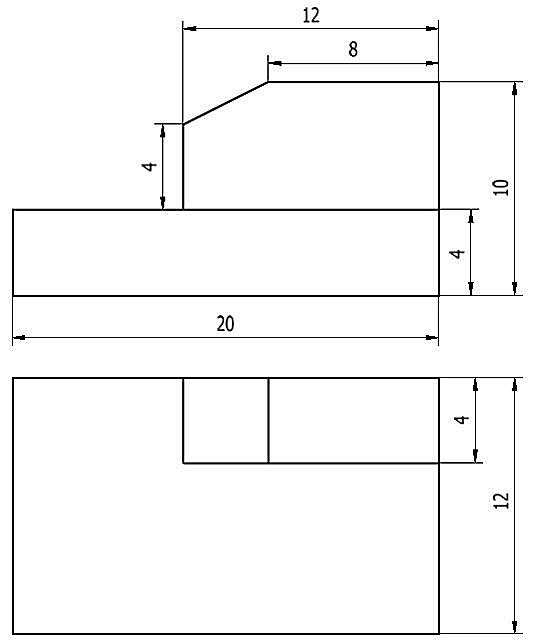

根据形体的两个投影,完成形体的三维建模,并据此生成形体的六个基本视图。
查看答案与解析
多选题
根据给定的立体图绘制压紧垫的草图。
简答题
由拨叉零件工程图创建三维模型,再由模型生成工程图。
简答题
在一个30X60的矩形内部右端画一个圆,使其与三边的距离均为5mm。
多选题
根据形体的视图表达和尺寸,构建三维模型,再据此生成其视图表达(旋转剖视图)并标注尺寸,即抄画该形体的视图与尺寸。
多选题
用Inventor构建物体的三维模型,并最终生成三视图,零件名称:组合体01 。
多选题
根据挂钩立体图绘制的挂钩三视图。
简答题
已知材料直径d=6,中径D2=36,节距t=12,有效圈数n=6,支承圈数n0=2.5,右旋,绘制圆柱螺旋压缩弹簧零件图。
多选题
根据轴零件的结构形状,选择表达方案,画出轴的工程图。
多选题
根据给定的立体图,完成其视图表达(全剖视图),并标注尺寸。
多选题
根据端盖零件的结构形状,选择表达方案,画出端盖的工程图。
多选题
根据锤头零件的结构形状,选择表达方案,画出锤头零件的工程图。
简答题
完成如图所示压紧垫的视图并标注尺寸,在视图的右边附上着色的立体图。
多选题
根据给定的立体图,完成形体的三维建模,并据此生成形体的工程图(用局部视图表达)。
多选题
绘制如图所示棱柱的三视图,并标注尺寸。
简答题
在inventor中为工程图设置字体,并保存为模板。
多选题
根据支座零件的结构形状,选择表达方案,画出支座的工程图。
多选题
根据组合体的三视图完成其三维建模,依据模型生成三视图,并标注尺寸。
多选题
根据阀盖零件工程图创建三维模型,再由模型生成工程图。
多选题
抄绘端盖视图(局部放大)。
多选题
绘制如图所示圆柱组合体的三视图,并标注尺寸。
