多选题

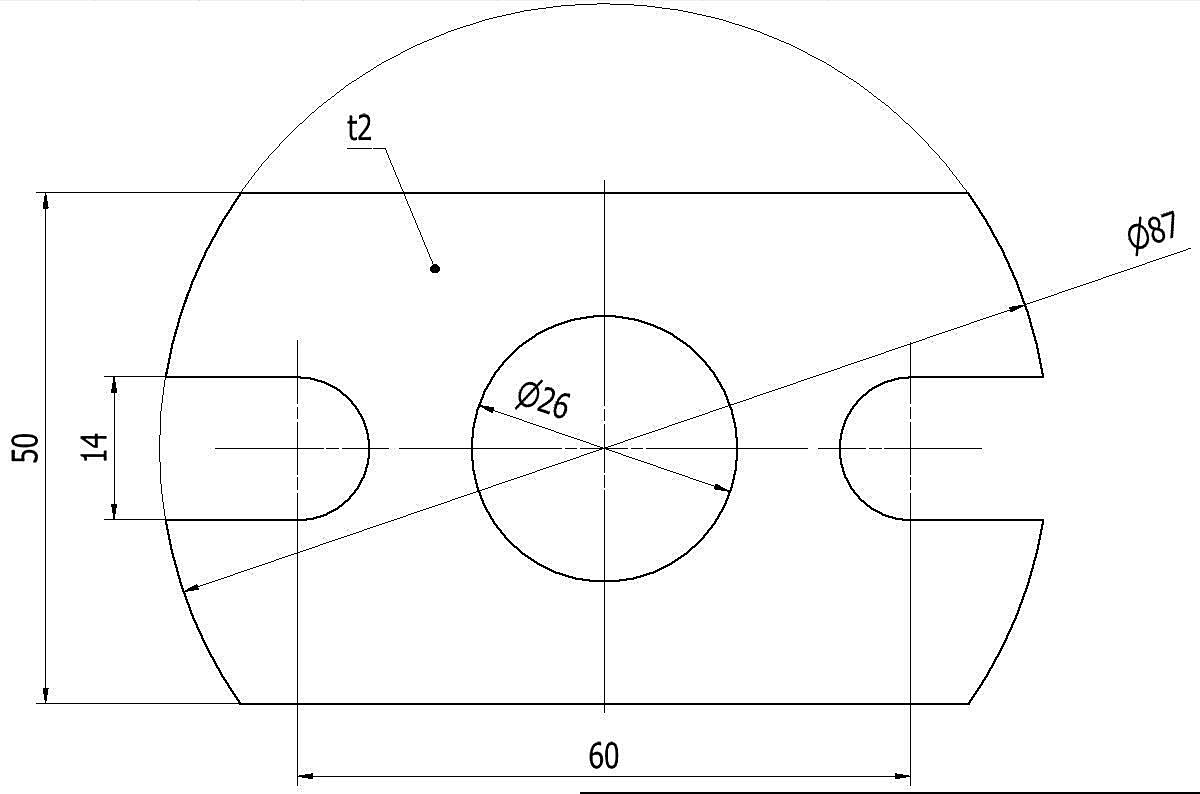

依据垫片的平面图形绘制其草图。
查看答案与解析
多选题
根据给定的立体图绘制压紧垫的草图。
简答题
由拨叉零件工程图创建三维模型，再由模型生成工程图。
简答题
在一个30X60的矩形内部右端画一个圆，使其与三边的距离均为5mm。
多选题
根据形体的视图表达和尺寸，构建三维模型，再据此生成其视图表达（旋转剖视图）并标注尺寸，即抄画该形体的视图与尺寸。
多选题
用Inventor构建物体的三维模型，并最终生成三视图，零件名称：组合体01 。
多选题
根据挂钩立体图绘制的挂钩三视图。
简答题
已知材料直径d=6，中径D2=36，节距t=12，有效圈数n=6，支承圈数n0=2.5，右旋，绘制圆柱螺旋压缩弹簧零件图。
多选题
根据轴零件的结构形状，选择表达方案，画出轴的工程图。
多选题
根据给定的立体图，完成其视图表达（全剖视图），并标注尺寸。
多选题
根据端盖零件的结构形状，选择表达方案，画出端盖的工程图。
多选题
根据锤头零件的结构形状，选择表达方案，画出锤头零件的工程图。
简答题
完成如图所示压紧垫的视图并标注尺寸，在视图的右边附上着色的立体图。
多选题
根据给定的立体图，完成形体的三维建模，并据此生成形体的工程图（用局部视图表达）。
多选题
绘制如图所示棱柱的三视图，并标注尺寸。
简答题
在inventor中为工程图设置字体，并保存为模板。
多选题
根据支座零件的结构形状，选择表达方案，画出支座的工程图。
多选题
根据组合体的三视图完成其三维建模，依据模型生成三视图，并标注尺寸。
多选题
根据阀盖零件工程图创建三维模型，再由模型生成工程图。
多选题
抄绘端盖视图（局部放大）。
多选题
绘制如图所示圆柱组合体的三视图，并标注尺寸。
